秦皇島峰越科技有限公司

10年專注鋁基中間合金行業(yè)

細(xì)節(jié)決定成敗,細(xì)化決定質(zhì)量

全國咨詢熱線

0335-8567255

產(chǎn)品詳情
您的位置:首頁 » 產(chǎn)品展示 » 產(chǎn)品展示
prevnext

鋁鑭硼合金卷

  • 咨詢熱線:0335-8567255
  • 產(chǎn)品介紹

  • 聯(lián)系我們

鋁鑭硼化學(xué)成分 (%)

牌號(hào)

(La)

(B)

(Ti)

(Fe)

(Si)

(V)

其他雜質(zhì)單個(gè)

其他雜質(zhì)總量

余量

形狀

AlLa2B1

1.6-2.4

0.5-1.0

1.00

0.20

0.10

0.05

0.03

0.10

Al

卷?xiàng)U/

切割桿

AlLa3B1.5

2.6-3.4

1-1.5

0.50

0.20

0.10

0.05

0.03

0.10

Al

卷?xiàng)U/

切割桿



            秦皇島峰越科技有限公司成立于2007年,先后與清華大學(xué)、中南大學(xué)合作,專注于鋁稀土細(xì)化劑(Al-La-B)的研發(fā)、生產(chǎn)。本品是專門針對(duì)AlSi鑄造合金工業(yè)生產(chǎn)的高效細(xì)化劑,對(duì)AlSi鑄造合金中α-Al細(xì)化能力極強(qiáng),不受Si毒化,不影響Sr元素的變質(zhì)作用,并能一定程度縮小β-Si長(zhǎng)徑比。

            相同添加量下,AlLa5B1細(xì)化A356能力遠(yuǎn)優(yōu)于其它AlTi5B1;即使在添加量減半的情況下,AlLa5B1細(xì)化A356能力也優(yōu)于其它AlTi5B1,能夠大大縮減生產(chǎn)成本,在鑄造鋁合金領(lǐng)域?qū)崿F(xiàn)降本增效的目的,實(shí)現(xiàn)更優(yōu)性價(jià)比。


實(shí)驗(yàn)條件:

母合金: A356鋁錠

保溫溫度: 750℃

細(xì)化劑: 稀土(La)細(xì)化劑

保溫時(shí)間:15分鐘

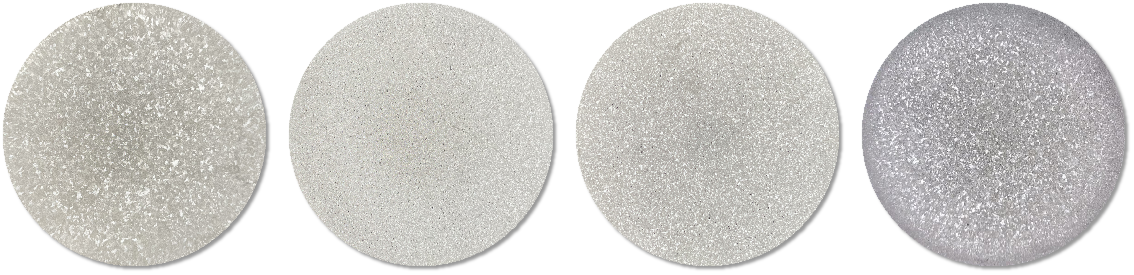

           A356母合金                      峰越-AlLa5B1細(xì)化                峰越-AlLa5B1細(xì)化                 其它AlTi5B1細(xì)化

                                           添加量:2‰                 添加量:1‰                      添加量:2‰



細(xì)化機(jī)理:

            初生鋁在LaB6顆粒表面直接形核并生長(zhǎng)。在這種形核模式下,兩相之間的錯(cuò)配度與界面狀態(tài)顯著影響細(xì)化行為。初生鋁固溶晶格常數(shù)較大的元素,如 Mg、Sr、Y,會(huì)使得初生鋁晶格常數(shù)較純鋁增大,導(dǎo)致LaB6與Al的錯(cuò)配度較小,形核時(shí)LaB6與Al界面能較小,LaB6所需的形核過冷度較低,在其他條件一定的情況下LaB6細(xì)化能力較強(qiáng),加入晶格常數(shù)較小的元素,如 Cu、Fe、Zn,則產(chǎn)生相反的影響。


適用范圍:

            1、本品適用于高硅鑄造鋁合金熔鑄時(shí)細(xì)化晶粒,1‰-2‰的加入量即可獲得200μm以下的等軸晶;

            2、尤其適用于生產(chǎn)工藝過長(zhǎng)的產(chǎn)品,時(shí)效長(zhǎng)(300分鐘不衰減),避免細(xì)化失效;

            3、在鑄造鋁合金生產(chǎn)線中使用,性能優(yōu)于其它產(chǎn)品。


形狀與規(guī)格:

            1.線圈狀:直徑為9.5-10mm、180-220公斤/卷、3卷/托;

            2.桿狀:直徑為9.5-10mm、長(zhǎng)度為500-1000mm,1噸/托盤或木箱;

            3.圓錠狀:25千克/箱,1噸/托;

            4.棒狀:根據(jù)長(zhǎng)度選擇包裝;

            5.特殊形狀、規(guī)格及包裝,可根據(jù)客戶要求生產(chǎn)。


咨詢:鋁鑭硼合金卷
