濱州渤;钊夹g(shù)交流服務(wù)
應(yīng)濱州渤;钊夹g(shù)部邀請,我司協(xié)同中南大學輕合金研究所肖老師,于11月6~8日前往山東進行AlTi5C0.2在鋁活塞熔鑄的試用及技術(shù)交流。
作為國內(nèi)領(lǐng)先、全球前四強的活塞制造企業(yè),渤;钊麑夹g(shù)的改善、創(chuàng)新和突破的精神以及嚴謹?shù)膽B(tài)度, 讓人欽佩。整個公司的管理,從熔鑄、造型到機械加工、倉儲,一致性的干凈、整潔、井井有條,現(xiàn)代化的先進設(shè)備、立體式倉儲,讓人為之震撼,領(lǐng)略到行業(yè)領(lǐng)軍者的綜合實力。
此行的主要目的是解決其細化環(huán)節(jié)鋁鈦硼的細化時效及其中TiB2的聚集沉淀帶來的一系列問題。
活塞生產(chǎn)中的細化工藝,所需時間較長,這就要求所用細化劑必須擁有超長的時效與穩(wěn)定性,而目前應(yīng)用比較廣泛的鋁鈦硼中,TiB2大約在15分鐘左右便開始聚集沉淀,直接影響了細化時效及穩(wěn)定性,以及實際生產(chǎn)應(yīng)用的便利性。另外,TiB2的團聚造成的產(chǎn)品不良及對后期研磨刀具的損壞,也給活塞生產(chǎn)帶來比較負面的影響。
我司的AlTi5C0.2比較理想的解決了上述問題。

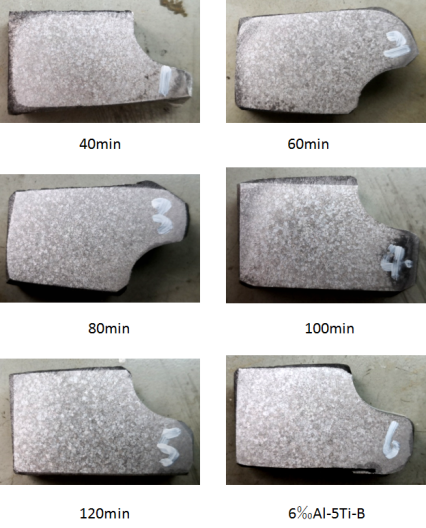

本次對比性試驗及試用,歷時兩天,共進行了三次反復(fù)試驗,由渤;钊麖埧傊鲗(dǎo)安排實驗,技術(shù)部孟主任、徐工、范工參與執(zhí)行。細化標的鋁合金AlSi12,配制每爐200kg鋁液,三次試驗的AlTi5C0.2添加量分別為2‰、2‰、6‰,添加位置分別為精煉除氣前、精煉除氣后并再攪拌2分鐘、精煉除氣前,實際細化時長均超過120分鐘,期間每20分鐘取一次樣,每次試驗共取6個樣塊。
實驗方案 |
細化劑添加工序及添加比率 |
澆鑄活塞/取樣時間 |
對比方案 |
細化效果樣塊 |
實驗結(jié)果 |
備注 |
1 |
精煉除氣前加入2‰ |
精煉結(jié)束后每隔20分鐘取1個試塊,直至2小時取樣結(jié)束 |
|
|
鋁液中加入Al-5Ti-0.2C持續(xù)2小時合金的細化效果沒有明顯衰退,細化作用可以持續(xù)2小時。精煉除氣前加入Al-5Ti-0.2C對細化效果也沒有明顯影響。 |
|
2 |
精煉除氣后在鋁液內(nèi)加入2‰,再攪拌2分鐘 |
每隔20分鐘取1個活塞,直至2小時結(jié)束 |
使用未添加Al-5Ti-0.2C的AlSi12合金液澆注一只按正常工藝添加方法加入1‰Al-5Ti-1B絲的活塞,對比細化效果 |
|
精煉后加入Al-5Ti-0.2C,然后攪拌2分鐘,可能存在TiC分布不均勻現(xiàn)象,因為3#樣品較為粗大,還有待驗證。與加入1‰Al-5Ti-1B細化劑對比,效果略差 |
|
3 |
精煉除氣前加入6‰ |
每隔20分鐘取1個活塞,直至2小時結(jié)束 |
使用未添加Al-5Ti-0.2C的AlSi12合金液澆注一只按正常工藝添加方法加入6‰Al-5Ti-1B絲的活塞,對比細化效果 |
|
加入6‰Al-5Ti-0.2C對合金的細化效果明顯且持續(xù)2小時不衰退,比加入2‰Al-5Ti-0.2C的細化效果更好,與加入6‰Al-5Ti-1B細化劑對比,效果略好 |
經(jīng)化驗,加入6‰Al-5Ti-0.2C細化的合金試塊中,未檢出多余TiC粒子,說明6‰添加量下,Al-5Ti-0.2C可以被充分分解吸收。 |
試驗證明,AlTi5C0.2在應(yīng)用于鋁硅合金(高硅)中,加入2‰即對合金起到細化作用;加入6‰對合金細化效果更好(細化時間120分鐘內(nèi)),與加入相同比率的Al-5Ti-1B相比(細化時間30分鐘內(nèi)),效果略好;在鋁液中加入AlTi5C0.2持續(xù)2小時,細化效果無明顯衰退。
關(guān)于AlTi5C0.2對鋁活塞的導(dǎo)熱性及其它力學性能的影響,渤;钊诔掷m(xù)做進一步測試論證。
本次技術(shù)交流服務(wù),總體上取得積極的效果,為鋁活塞領(lǐng)域的細化問題帶來了更加優(yōu)化的解決方案。衷心期待AlTi5C0.2細化解決方案在鋁活塞領(lǐng)域的早日量產(chǎn)化應(yīng)用,衷心祝愿渤;钊^續(xù)領(lǐng)軍遠航。
